華科貼片電容命名規則
瀏覽次數:1405
|
發布日期:2020-11-25



華科貼片電容命名規則:

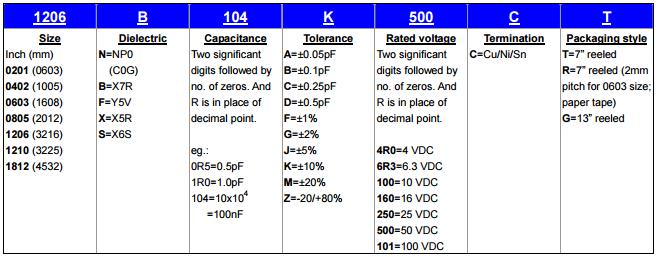

例如型號:1206 B 104 K 500 C T



1206尺寸
英寸(毫米)
0201(0603)0402(1005)0603(1608)0805(2012)
1206(3216)1210(3225)1812(4532)

B電介質
N = NP0(C0G)B = X7R  F = Y5V   X = X5R   S = X6S

104容值電容兩個重要數字后跟沒有。 零。 和R代替小數點。
例如。:
0R5 = 0.5pF
1R0 = 1.0pF
104 = 10x104
= 100nF

K 公差
A =±0.05pF  B =±0.1pF  C =±0.25pF  D =±0.5pF  F =±1%
G =±2%  J =±5%  K=±10%  M =±20%  Z = -20 / + 80%

500 額定電壓
兩個重要數字后跟沒有。 零。 和R代替小數點。
4R0 = 4 VDC  6R3 = 6.3 VDC  100 = 10伏直流  160 = 16伏直流   250 = 25伏直流  500 = 50伏直流  101 = 100 伏直流

C終止
C =銅/鎳/錫

T包裝方式
T = 7英寸R = 7英寸(2毫米)間距為0603尺寸;紙膠帶  G = 13英寸
